產品描述

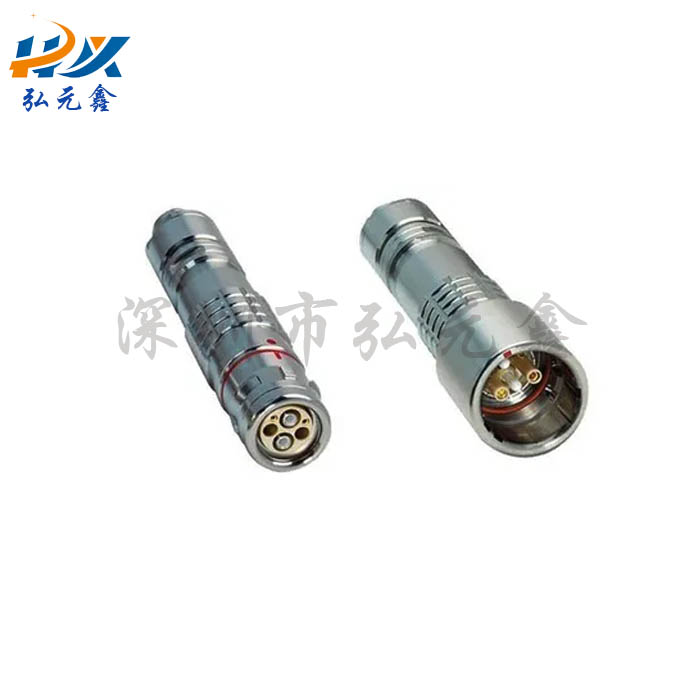

3K.93C系列連接器在全球應用的連接器中,是唯一能完全匹配SMPTE、ARIB和EBU標準的連接器。具有超過2萬次插拔使用的壽命,且性能優越,插入損耗僅0.1dB。LEMO 3K.93C系列連接器被各個國內外知名的轉播公司作為高清攝像系統的標準接口。

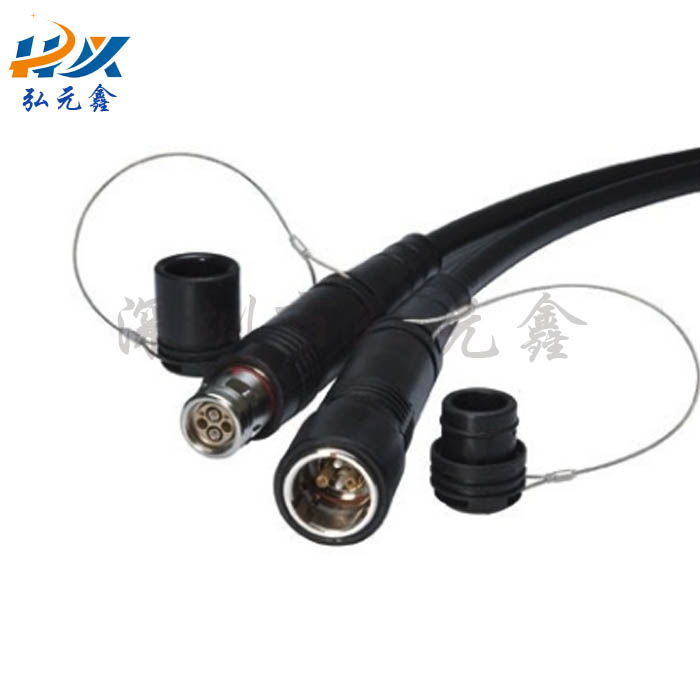

光電復合纜包含4根HDTV攝像機供電用的電源線(20AWG)2根信號控制線(24AWG)和2根用于視頻和音頻傳輸?shù)膯文9饫w,此種復合纜中芯貫穿一根1.8mm高強度鋼絲,整體編織網屏蔽,這種設計將保證結構的完整性,同時保持良好的繞性,從而可以延長電纜的使用壽命。此種復合纜即可以用于連接室外作業實況轉播的不同攝像機,也可被用于把演播室攝像機連接的控制室的固定裝置中。
產品特點
● 快速連接的插拔自鎖系統,插入損耗≤0.1dB;
● 兩路光纖,兩路電源和兩路信號的針芯配置;
● 不銹鋼外殼適用于各特別是在惡劣的使用環境,可承受20,000次插拔;
● 連接后可承受1.5米水深浸泡(防護等級IP68);
● 光纖針芯清潔簡單方便;
● 耐高低溫,工作溫度范圍-40℃到+80℃;
● 同時符合SMPTE、ARIB和EBU標準;
產品應用
● 室外現場轉播應用;
● 體育場賽事轉播應用;
● 演播室應用;
● 音樂會;
產品參數
插入損耗 | ≤ 1.0dB | 重復性 | ≤ 0.20dB |
回波損耗 | ≥ 50dB | 插拔次數 | ≥ 500次 |
工作溫度 | -40 ~85℃ |
應用連接圖

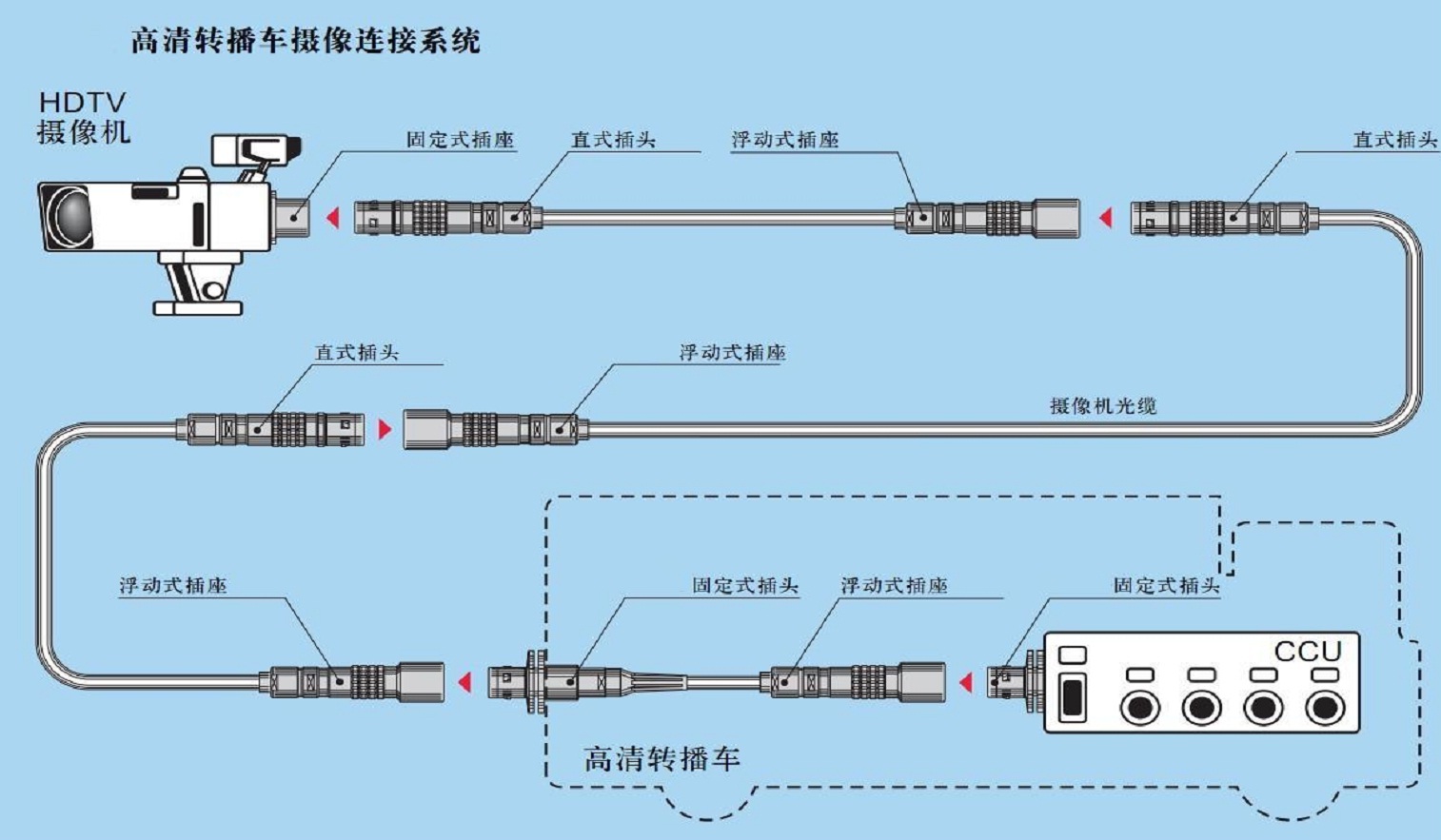

高清轉播車攝像連接系統應用案例

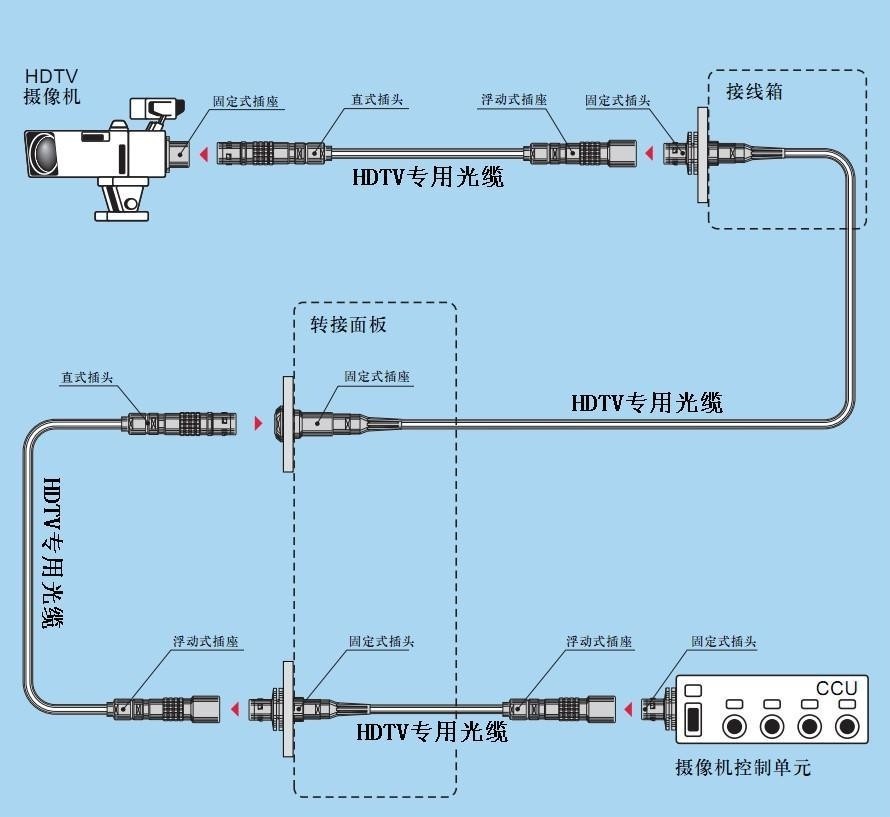

高清演播室攝像連接系統應用案例
